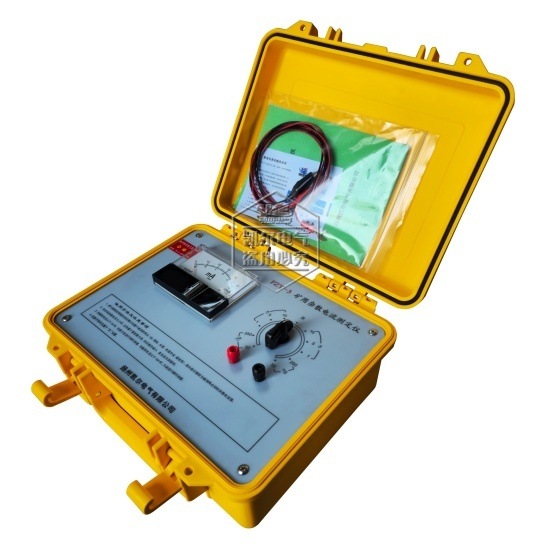

KEFZY-3型 礦用雜散電流測定儀
一、產品用途
FZY-3型礦用雜散電流測定儀是一種靈敏度高，多量程保護電路的便攜式整流儀表。其特點：測量范圍廣，共有十個量程，能分別測量交直流雜散電壓和雜散電流，本身不需要電源，安全可靠。本測定儀適宜測試煤礦井下鋼軌、水管、電纜等產生的電流及電壓，預防雜散電流放電引起的電雷管早爆及其它燃爆事故，使礦內火源等級降至安全限度。
二、產品性能
1、測量范圍及精度（如下表）
FZY-3型礦用雜散電流測定儀是一種靈敏度高，多量程保護電路的便攜式整流儀表。其特點：測量范圍廣，共有十個量程，能分別測量交直流雜散電壓和雜散電流，本身不需要電源，安全可靠。本測定儀適宜測試煤礦井下鋼軌、水管、電纜等產生的電流及電壓，預防雜散電流放電引起的電雷管早爆及其它燃爆事故，使礦內火源等級降至安全限度。
二、產品性能
1、測量范圍及精度（如下表）
|
測 量 范 圍
|
測量精度
|
備 注
|
|
|
電流檔
|
0-50mA-250mA-1A-5A-10A
|
交流：±5％
直流：±2.5％ |
使用前必須將指針
撥至零位（調零） |
|
電壓檔
|
0-0.2V-1V-4V-20V-40V
|
||
2、外形尺寸：300mm×220mm×150mm
3、儀器凈重：2.1kg
三、使用方法及注意事項
1、測量前，將測試棒接線分別旋緊于兩接線柱中，調節表頭指針至零刻度線；
2、將與接線柱相接的測試棒分別置于被測的兩點（如：鋼軌、水管、電纜外皮、煤炭、大地等），兩測點應在不同的導體上，測點距離約為2米，正常每隔50～100米測一次，或根據需要臨時確定測試點。將轉換開關置于適當檔，則表頭指示值,經換算得到相應的電流值；
3、測量時，測量探針的硬質合金尖端與被測物接觸良好，儀表應水平放置，以保證讀數準確；
4、當一處測量不到交流雜散電流時，還應測試直流雜散電流，反之亦然；
5、測量雜散電壓值時，對應檔位：
|
電流
|
對應
|
電壓
|
|
50mA
|
對應
|
0.2V
|
|
250mA
|
對應
|
1.0V
|
|
1.0A
|
對應
|
4.0V
|
|
5.0A
|
對應
|
20.0V
|
|
10.0A
|
對應
|
40.0V
|
|
說明：電流值乘以4就是電壓值
|
||
6、當未知雜散電流大小時，應先置于量程最大量程（檔位），然后逐步減少，直至合適的測量檔；
7、當被測電流大于5A時儀器只能進行短時測量（≯10秒）；當被測電流大于10A時，儀器只宜進行瞬時測量，以免大電流燒毀儀表內元件；
8、測直流雜散電流時，如表頭指針反向偏轉，對換表筆即可；
9、儀器不用時應置于“關”位置。
