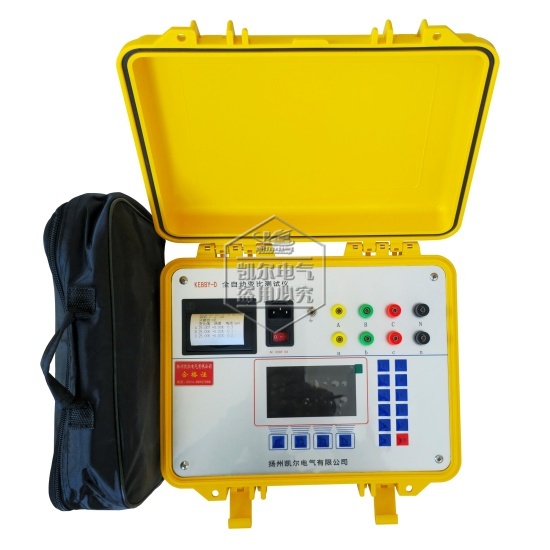

KEBBY-D1型 全自動變比測試儀
一、產品概述
在電力變壓器的半成品、成品生產過程中，新安裝的變壓器投入運行之前以及根據電力部的預防性試驗規程中，要求變壓器進行匝數比或電壓比測試。傳統的變比電橋操作繁瑣，讀數不直觀，且要進行必要的換算，測試時只能單相進行，工作效率低。
本款KEBBY-D1型全自動變比測試儀克服了傳統變比電橋測試的缺點。屏幕采用了大屏幕彩色液晶顯示屏，中文菜單提示，操作簡便直觀，一次完成三相變比測試，測試速度快、準確度高、保護功能完善。
二、安全措施
1、使用本儀器前一定要認真閱讀本手冊；
2、儀器的操作者應具備電氣設備或儀器的使用常識；
3、儀器使用時應可靠接地；
4、本儀器電源為AC220V±10％，50/60Hz±1Hz
5、儀器輸出電壓高，應注意安全，防止觸電；
6、本儀器戶內外均可使用，但應避免在雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等惡劣環境下使用；
7、儀表應避免劇烈振動；
8、對儀器的維修、護理和調整應由專職測試人員進行；
9、測試線夾的黃、綠、紅、黑分別對應變壓器的 A、B、C、O，高、低壓側測試線不要接反；
10、單相測量時只使用黃色和黑色線夾，不要用錯，不用的測試夾要懸空。
三、性能特點
1、測試量程寬，可達0.9～10000；
2、測試速度快，10秒左右即可完成三相測試；
3、可對CT、PT、CVT以及Z形聯接變壓器進行測試；
4、具有盲測變比、組別、極性測試功能；
5、多種測量方式，更便于故障判斷；
6、不掉電時鐘和日期顯示，數據存儲480組，掉電數據不丟失；
7、大屏幕彩色液晶顯示器，數據清晰易讀；
8、儀器具有高、低壓反接保護功能，變壓器短路、匝間短路保護功能，熱敏打印機打印功能，快速、無聲；
9、體積小、重量輕。
四、技術指標
在電力變壓器的半成品、成品生產過程中，新安裝的變壓器投入運行之前以及根據電力部的預防性試驗規程中，要求變壓器進行匝數比或電壓比測試。傳統的變比電橋操作繁瑣，讀數不直觀，且要進行必要的換算，測試時只能單相進行，工作效率低。
本款KEBBY-D1型全自動變比測試儀克服了傳統變比電橋測試的缺點。屏幕采用了大屏幕彩色液晶顯示屏，中文菜單提示，操作簡便直觀，一次完成三相變比測試，測試速度快、準確度高、保護功能完善。
二、安全措施
1、使用本儀器前一定要認真閱讀本手冊；
2、儀器的操作者應具備電氣設備或儀器的使用常識；
3、儀器使用時應可靠接地；
4、本儀器電源為AC220V±10％，50/60Hz±1Hz
5、儀器輸出電壓高，應注意安全，防止觸電；
6、本儀器戶內外均可使用，但應避免在雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等惡劣環境下使用；
7、儀表應避免劇烈振動；
8、對儀器的維修、護理和調整應由專職測試人員進行；
9、測試線夾的黃、綠、紅、黑分別對應變壓器的 A、B、C、O，高、低壓側測試線不要接反；
10、單相測量時只使用黃色和黑色線夾，不要用錯，不用的測試夾要懸空。
三、性能特點
1、測試量程寬，可達0.9～10000；
2、測試速度快，10秒左右即可完成三相測試；
3、可對CT、PT、CVT以及Z形聯接變壓器進行測試；
4、具有盲測變比、組別、極性測試功能；
5、多種測量方式，更便于故障判斷；
6、不掉電時鐘和日期顯示，數據存儲480組，掉電數據不丟失；
7、大屏幕彩色液晶顯示器，數據清晰易讀；
8、儀器具有高、低壓反接保護功能，變壓器短路、匝間短路保護功能，熱敏打印機打印功能，快速、無聲；
9、體積小、重量輕。
四、技術指標
|
顯示位數
|
5位
|
|||
|
輸出電壓
|
AC160V
|
AC10V
|
||
|
量 程
|
0.9-10000
|
輔助電壓
|
||
|
測試誤差
|
0.9-2000
|
± 0.2％
|
||
|
＞3000
|
± 0.5％
|
|||
|
分辨率
|
0.0001
|
|||
|
工作電源
|
AC220V±10％，50/60Hz±1Hz
|
|||
|
測試數據存儲
|
480組
|
|||
|
工作溫度
|
－15℃～45℃
|
|||
|
相對濕度
|
≤80％，不結露
|
|||
|
主機體積
|
長325mm×寬275mm×高140mm
|
|||
|
主機重量
|
4.5Kg
|
|||
|
儀器總重
|
8.8 Kg
|
|||
