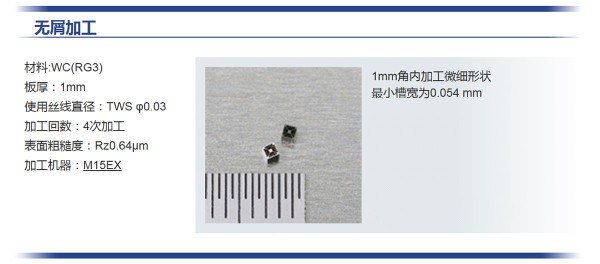

西部油割慢走絲M15EX參數
實現全行程真直度在0.1μm以下
采用將熱位移控制在極限的高剛性門型結構實現非密封結構的虛擬交叉工件臺®，實現XY軸的真直度均在0.1μm以下
實現輪廓形狀精度±0.5μm
在導線架加工中實現輪廓形狀精度±0.5μm
實現步距加工精度±0.5μm
實現100mm×150mm×8mm硬質合金模板的16個方孔的步距加工精度±0.5μm
實現真圓度0.4μm
在φ0.07超硬T=8mm 直徑10mm的真圓加工中實現真圓度0.4μm
φ0.03的自動穿線實現高準確率
銅線徑電極線φ0.03節拍時間3分鐘以內的高準確率供給。也可以在斷線點供給。

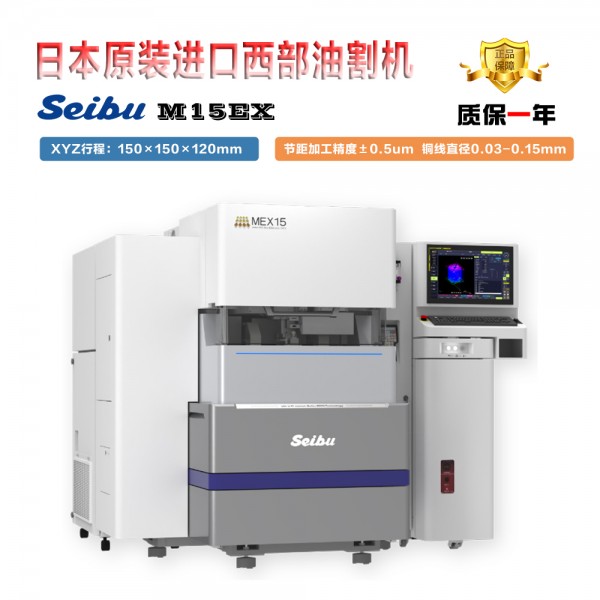

M15EX
|
工件的最大尺寸W×D×H |
180×165×60 mm |
|
工件的最大質量 |
12kg |
|
各軸移動量X×Y×Z |
150×150×120mm |
|
使用絲線電極直徑 |
φ0.03～φ0.15mm |
|
U-V軸的移動量 U×V |
±20×±20mm |
|
最大錐角 |
±10°/板厚60mm |
|
外形寸法 W×D×H |
1,730×1,735.5×1,855mm |
|
質量 |
3,250kg |

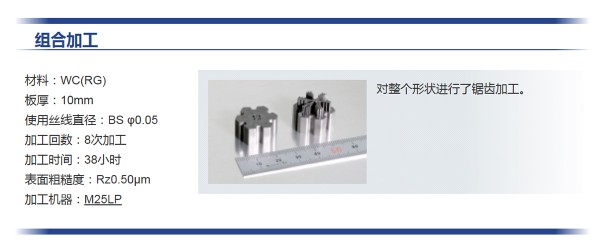

西部油割慢走絲M25LP參數
X-Y相同的行程，口字型的絕緣方桌板
發動機型芯的模具加工中采用的X-Y相同行程
能夠?qū)崿F(xiàn)穩定地加工高剛性的口字型的絕緣方桌板
根據陶瓷器絕緣的作用使自然的電用量達到最低限度,安定完成加工所需最少能量
搭載了新型電源SF-7。
開發了油浸加工式樣専用的新型電源SF-7。
能夠?qū)崿F(xiàn)*優良面的粗糙度0.2μmRz的加工(超硬合金)
穩定的節距加工精度
根據傳統技術「刮研」能夠徹底實現節距精度±1μm的穩定加工
自動穿線裝置
Φ0.05絲線的自動穿線成功率非常高

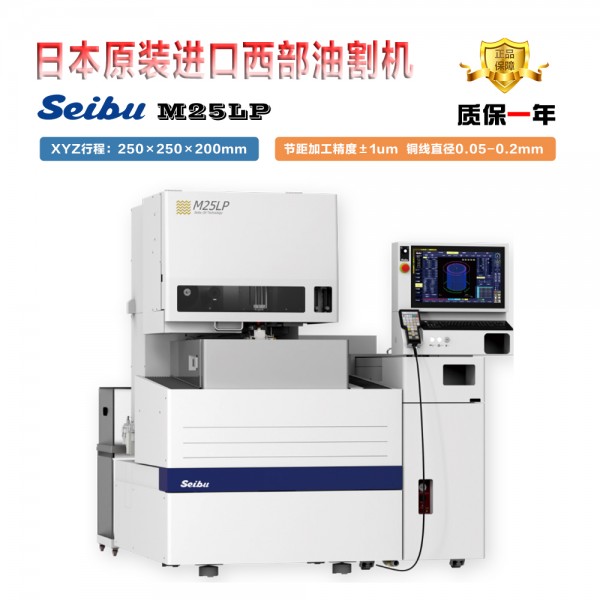

M25LP
|
工件的最大尺寸W×D×H |
270×270×100mm |
|
工件的最大質量 |
150kg |
|
各軸移動量X×Y×Z |
250×250×200mm |
|
使用絲線電極直徑 |
φ0.05～φ0.20mm(OP:φ0.05) |
|
U-V軸的移動量 U×V |
±35×±35mm |
|
最大錐角 |
±10°/板厚100mm |
|
外形寸法 W×D×H |
1,770×2,040×2,018mm |
|
質量 |
3,100kg |
